Tバンド量子ドット光半導体ウェハー

  • 印刷

InGaAs量子ドットを8層積層した、2インチの1μm帯量子ドット光半導体ウェハー。クラッド構造は典型的なGaAs/AlGaAs。通信用、加工用、センサー用半導体レーザー、SOA等への応用が期待される。

Tバンド量子ドット光半導体ウェハー  有償サンプル提供のご案内

1.価格

52,000円(税抜価格、1個の価格)

ご提供価格は製作実費で設定させていただいております。
 サンプル本体価格のほかに、消費税と送料をご負担いただきます。

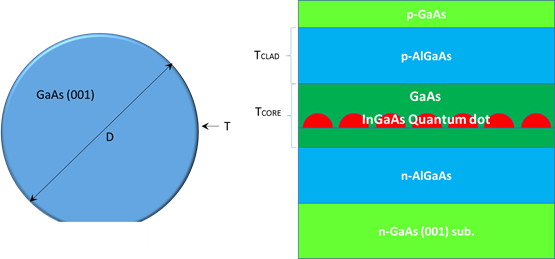

2.寸法図


チップ外形寸法

概形図
3.サンプルの代表特性


●形状仕様・特性

  Symbol Min Typ Max Unit
ウェハサイズ D   2   inch
ウェハ厚 T   350   um
コア層厚 Tcore    400   nm
クラッド層厚 TCLAD   1500   nm
クラッドAI比 XAI    30 50 %
量子ドット積層数 M -  8 - Layers
発光中心波長 λ 1000  1060 1260 nm
発光帯域幅 ΔλFWHM    40   nm
* フォトルミネッセンスによる評価

※ 研究における試作物であるため、上記特性を保証するものではございません。
※ ご利用には研究、実験、評価等の目的を想定しております。品質、信頼性についての保証は致しかねますので、製品販売等の用途ではご利用いただけません。

5.お申込み

 サンプル提供にあたっては、「研究成果物購入申込書」をご提出いただき、「研究成果物売買契約書」を締結します。
提供をご希望の方は、電子メールに「サンプル名称と数量と用途」を記載し、下記のお問合せ先あてに、ご連絡ください。折り返し、こちらからご連絡を差し上げます。

 なお、Tバンド量子ドット光半導体ウェハーの自社製造や製品化についても、下記お問い合わせ先まで、ご連絡ください。

6.お申し込み・お問い合わせ先

イノベーション推進部門 知財活用推進室

TEL.042-327-6950
FAX.042-327-6659
E-mail:
