超高精度光変調技術の開発

  • 印刷
2015年1月8日
超高精度振幅制御

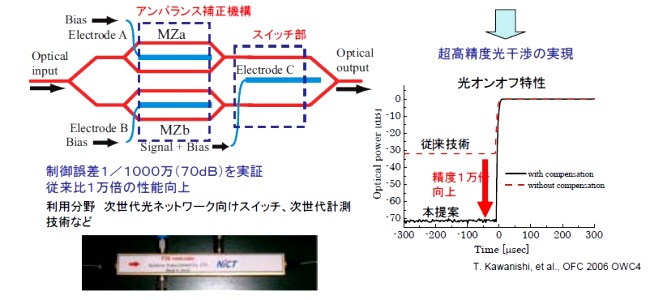

デバイス内のアンバランス補正機構をもつ光干渉デバイスで超高精度光制御

光技術の説明1

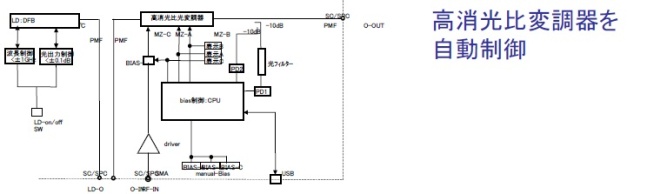

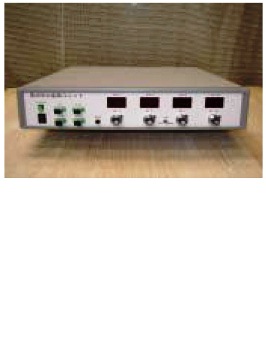

高消光比光変調ユニット

変調ユニット

項目 仕様 備考
動作波長 1556 nm
動作温度範囲 10-40 ℃
光挿入損失 < 8 dB 変調器単体
光反射減衰量 > 25dB
電気反射 < -10 dB
光帯域 > 15 GHz @ 3dB down
スペクトル
抑圧比
> 30 dB  出力/入力
光パワー




自動制御

↑ 画像をクリックすると拡大します

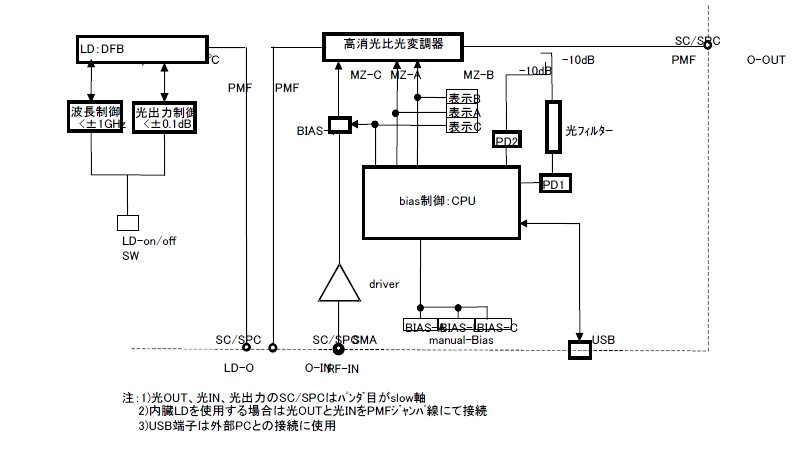

注:1)光OUT、光IN、光出力のSC/SPCはパンダ目がslow軸
2)内臓LDを使用する場合は光OUTと光INをPMFジャンパ線にて接続
3)USB端子は外部PCとの接続に使用


用語説明

 FSK(Frequency Shift Keying)変調器  ヒカリエフエスケイヘンチョウキ
  周波数を高速で切り替えることを可能にするデバイス。
  NICT特許をベースに技術移転、商品化(住友大阪セメント株式会社)
