特許番号 特許第1995910号
発明の名称 「スペクトラム逆拡散を利用した電離層伝播遅延時間測定装置」
発明者 三木 千紘、今江 理人
地球を取り巻いている電離層の活動は、放送、短波通信はもとより、人工衛星通信や地球観測、科学観測などに大きな影響を与えている。電波には、電離層を通過するとき、周波数が低いほど通過するのに時間がかかるという性質がある。
ＧＰＳ（汎地球測位システム）では、電離層遅延時間補正を行う目的でＬ１（1.5GHz帯）、Ｌ２（1.2GHz帯）という異なった２つの周波数にＰコードと呼ばれる同一のコードでスペクトラム拡散変調した電波が送信されている。

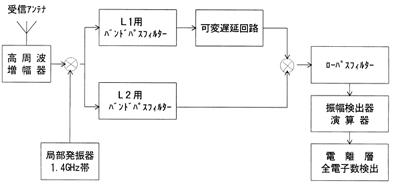

本発明の原理を簡単に説明すると、図において、電波をアンテナで受信し、高周波増幅回路で増幅した後、Ｌ１、Ｌ２を分離する。Ｌ１を遅延回路を通した後、掛け算回路でスペクトラム逆拡散を行い、バンドパスフィルターによりキャリアを取り出す。この出力は電離層遅延時間に比例しているので、電離層の状況が即時的に測定できる。実際の回路では、遅延回路を調整することにより検出精度を上げて、遅延時間を検出している。
本特許は、新技術事業団を介し、日本通信機株式会社により製品化された。(写真） 製品名は、Realtime TECMETERで、電離層の活動状況を示す電離層全電子数測定機能のほか、精密時刻比較、高精度位置測定機能もある。
（実施契約期間 平成元年12月13日−平成10年12月12日）
