かかる認識を背景に、我々のグループではミリ波帯で動作可能な能動デバイスの研究を進めている。
現在のところ、室温で動作可能なミリ波帯能動デバイスの素材は化合物半導体以外に考えられない。

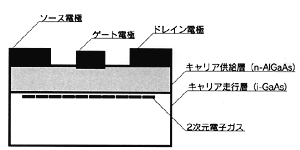

図1にHEMTの原理図を示す。普通、半導体の移動は不純物を含まない状態で最大になる。ところが、不純物を含まない半導体は電気伝導をほとんど示さず、わずかな不純物を混入(ドーピング)する必要がある。これはシリコンであろうと化合物半導体であろうと変わりはない。ところが、この不純物はキャリアの散乱要因となって移動度を低下せしめる。キャリアとは伝導帯にある電子を称する。個体中の電子の多くは原子核に束縛されており(内殻電子)、電気伝導に寄与しない。すなわち、伝導性と移動度の間には深刻なトレードオフの関係が存在している。これを克服したのがHEMTである。図1 でキャリア供給層とキャリア走行層とあるのが、これはキャリアが走行する層とそこにキャリアを供給する層を空間的に分離していることを意味する。すなわち、キャリア供給層から滲み出したキャリアがキャリア走行層を疾走する。こうすることにより、キャリア走行層では可能な限り不純物濃度を低減せしめ、高緯度移動度の理想を追求し、キャリア供給層では遠慮無く不純物濃度を高くできる。これがHEMTのタネと仕掛けである。強引な比喩で申し訳ないが、建前層(キャリア走行層)と本音層(キャリア供給層)、あるいは奴隷階級(キャリア供給層)に支えられた貴族文化(キャリア走行層)と考えられなくもない。奴隷制社会は崩壊したが、半導体には人格がないのでそのような心配は無用である。
化合物半導体とは基本的にはIII族(Al、Ga、Inなど)とX族(N、P、Asなど)あるいはII族(Zn、Cd、Hgなど)とXI族(Se、Teなど)を組み合わせたもので、AlAs、InAs、InP、GaP、InSb、ZnTe、CdTe、HgTeなどがあるが、最も代表的なのはGaAsであろう。現在、GaAs基板は工業的に広く生産されており、容易に入手可能で性能も安定している。問題はその上に成長させる物質である。先程キャリアが滲み出すと簡単に書いたが、物理はそれほど都合良くできていない。キャリアの滲み出し距離は約10nmとかなり短く、GaAsの格子定数が約0.56nmであるから、原子20層以下ということになる。一般に異種半導体が接する面(ヘテロ界面)の平坦性や物質のキッチリした切り替わり(急峻性)を確保するのは容易ではなく、原子20層のスケールで理想的な結晶成長を可能にせしめた人類の英知は立派なものである。次に、結晶工学的に考えると、GaAsと格子整合していることが必要である。さらに、電気的特性としてはGaAsとヘテロ接合した際にコンダクションバンドが高くなることが必要である。これらを総称して”相性”と呼んでいるわけであるが、GaAs/AlGaAs構造はこの相性が抜群によい。図1のキャリア走行層もGaAsである。一方、キャリア供給層はAlGaAsである。もちろん、それなりの装置・技術が必要であるが、現在では安定した技術と言えよう。今回作製した素子も基本的にこの構造を採用している。これに対し、工業技術院電子技術総合研究所のグループの報告によればInP基板上に成長させたInGaAs/InAlAsヘテロ構造はより高い移動度が得られる。もちろん、このグループとも共同研究を行っている。しかし、InGaAsとInAlAsの相性はGaAsとAlGaAsほどよくはないため、より高度な薄膜成長技術が求められる。今後の技術動向を予言するのは難しいが、本研究の成果から類推すると、f
max
=300GHzをGaAs系デバイスで実現するのは不可能ではなく、InP系デバイスがGaAs系デバイスを駆逐することはないと考えている。

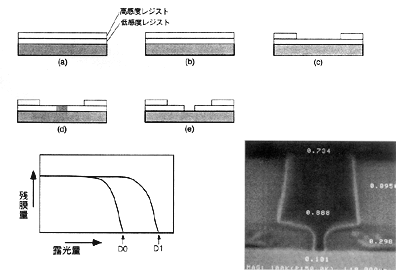

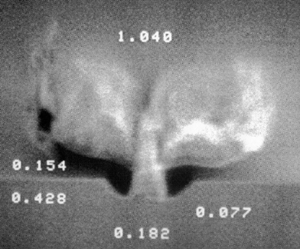

さて、HEMT実現のもう1つの技術的柱である極微細加工技術であるが、電子ビーム描画装置を駆使して作製した。ゲート部分のテストパターンの断面SEM(Scanning Electron Microscope、走査型電子顕微鏡)写真を図2に示す。半導体との接触部分の巾は0.18μm(実際に動作したデバイスはもう少し狭くなっていると思われる)となっているが、その上は約0.6μm巾に広がっている。このような構造をT型ゲート、あるいはマッシュルームゲートと称している。このような構造にするのはゲート抵抗を低減するためである。単に巾100nmのレジストパターンを露光・現像するだけならそれほど難しいことはない。しかし、このようなマッシュルームゲートを作製するにはそれ相応の工夫が必要である。本研究にお いてもいくつかのプロセスを検討したが、結局図3に示すような低感度/高感度2層レジストプロセスを採用した。このプロセスでは、2種類の電子線レジストの感度差を利用する。まず、基板上に下層の低感度電子線レジストを塗布・ベーキングした後、上層の高感度レジストを塗布・ベーキングする。電子線描画は2度に分けて行う。最初の描画は図3中のグラフ内、D0で示す露光量で行う。これを現像すると図3(c)に示すパターンが得られる。
2回目の露光は、下層の低感度レジストに対する露光量、D1で行う。これを現像すると図中のSEM(走査型電子顕微鏡)写真に示すパターンが完成する。レジストパターンとしては、ゲート長に相当する部分の巾を0.1μmにできるが、ゲート金属の成膜プロセスに問題があり、このパターン巾を生かしきるに至っていない。この後ゲート金属を蒸着し、リフトオフすることにより最終的な微細ゲートが完成する。
2層レジストプロセスでは、2種類のレジストの性質が異なれば異なるほど都合がよい。最も重要なのは感度差、コントラスト(D1:D0)であるが、現像液とキャスト溶媒(塗布する際に個体高分子材料であるレジストを溶解する有機溶媒、ペンキのシンナーに相当するもの)が異なっていればさらに申し分ない。現在用いているレジスト系ではコントラストが約5:1とあまり高くない。また、現像液とキャスト溶媒も同系統である。このため上層と下層の境界面には2つのレジストの混合物が出来ていると考えられる。この点についてはゲート金属成膜プロセスとあわせて今後の課題とする。
図6に高周波特性例を示す。f
max
=205GHz、f
T
=102GHz、また、当面の目標である60GHz(酸素の吸収帯、屋内無線LAN用)における利得は5.9dBが得られた。今後はゲートリセスプロセスやエピタキシャル成長膜の最適化を進め、より一層の性能向上を目指す。また、ラグビーモデルでいうところのスピードとパワーだけで勝利することは難しく、それを生かすテクニックや戦術が必要である。我々の研究も電波が飛んで受かってナンボの商売であり、デバイスそれ自体の高性能化を進めることはもちろん、このデバイスを組み込んだ通信モジュールの開発も並行して進める計画である。
− 情報通信革命に挑む研究と若者の科学への夢を育てる新研究本館完成 −
鹿島宇宙通信センター長

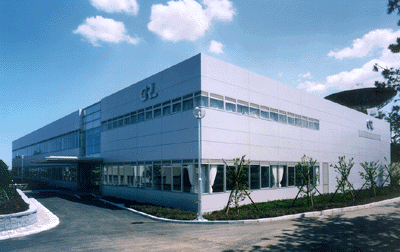

関東支所 鹿島宇宙通信センターに、21世紀の情報通信新時代に向け、これまで培ってきた宇宙技術をより発展させるための研究基盤となる、新研究本館が完成し、平成9年5月29日、この新研究本館の竣工式が、新緑と新築の匂いもさわやかな新研究本館にて行われました。この竣工式典には、地元から茨城県知事(代理)、五十里鹿嶋市長、鹿嶋市議会議長はじめ議員多数の方々、鹿島アントラーズFC社長などにご出席頂きました。また建設省関係では、関東地方建設局宇都宮営繕工事事務所長、国土地理院の野々村院長。宇宙開発事業団からは中丸参事、郵政本省からは松本宇宙通信政策課長が出席されました。また、新研究本館建設に携わられたメーカ・業者の方々、そして当鹿島宇宙通信センターと研究面で関連の深い大学・研究所、団体の方々にも列席頂きました。
竣工式典では、新研究本館の最新鋭のマルチメディアシステムを活用し、最初に「森と湖」の高精細な自然画像と美しい音響の協演から開始、約110名の参加者で埋まった会場内も、この映像のデモに吸い込まれるように静まりました。続いて古濱所長の開会の式辞が行われました。式辞はHDTVカメラの迫力ある映像を高精細大画面に写すことで、セレモニーとしての雰囲気を一層高めることができました。
所長式辞にひきつづき、大会議室の音響効果のデモンストレーションとして、映画「アポロ13号」から迫力ある打ち上げのドルビーサラウンドなどを体験頂きました。
次に、関東地建宇都宮営繕工事事務所長から、新研究本館建設工事を立派にやり遂げた慶びがあふれるご式辞を受けました。
続いての茨城県知事のご挨拶(代読)は、21世紀へ向けての研究成果への期待が込められたものでした。
地元の五十里鹿嶋市長からは、鹿嶋にちなんだ映像とともにご挨拶を受けました。ゆったりしたお言葉と、用意した鹿嶋市紹介ビデオが予想以上に効果的にマッチし、歴史と伝統と超現代的なマルチメディアとが、まさに融合したような雰囲気がかもし出され印象深いものとなりました。
鹿嶋市をホームタウンとする鹿島アントラーズFCの鈴木社長のご挨拶は、バックにアントラーズの応援歌が低く流れる中、アントラーズの昨年度の優勝への軌跡の静止画の数々とご挨拶の言葉が連動した感銘深いものでした。2002年の鹿嶋でのワールドカップのゲーム開催へ大きな期待を感じさせました。
建設省国土地理院野々村院長のご挨拶は、風鈴の静かな音色が流れるなか「ちり〜ん、ちりぃん、という風鈴の音は、国土地理院(ちりいん)の...」と切り出され、会場は大受けで明るい笑いに満ちあふれました。鹿嶋の古地図などの映像とあわせ、マルチメディアを 巧妙に利用したアイデア賞もののご挨拶となりました。
宇宙開発事業団の中丸参事からのご挨拶は、迫力あるロケット打ち上げの映像に続いて行われました。NASDAと鹿島宇宙通信センターとの永年の協力関係の成果を写真映像とともにお話しされ、特に本年はCOMETS、TRMM、ETS-VIIなど、鹿島宇宙通信センターと密接な関係のある衛星の打ち上げが控えており、さらに協力を深める必要があることが述べられました。

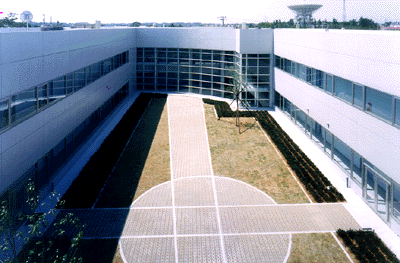

大会議室での式典に続きまして、植樹式が新研究本館の大きな特徴である中庭において行われました。五十里鹿嶋市長、鈴木鹿島アントラーズFC社長、関東地建宇都宮工事事務所長、松本宇宙通信政策課長、古濱所長に筆者を加えた6名がきんもくせい2本、つばき1本を植樹しました。
