−ETS-VIIにおけるアンテナ結合機構実験−
宇宙通信部 宇宙技術研究室
木村 真一
図１：技術試験衛星VII型
（ETS-VII、提供：宇宙開発事業団)1. はじめに
昨年11月に世界初の無人ロボット衛星・技術試験衛星VII型（以下ETS-VII、図１）が打ち上げられた。宇宙ロボットはこれまでスペースシャトルや宇宙ステーションミール等宇宙飛行士が手助けできる環境で使われた例はあるが、有人支援が受けられない環境で実験が行われるのは世界的に初めての試みである。通信総合研究所（以下CRL）では、このETS-VIIにおいて、将来の宇宙空間における大型アンテナ組立に必要な技術の実証と、そのために必要な宇宙ロボットの遠隔制御技術に関する知見を得る目的で、「アンテナ結合機構基礎実験」（AAM実験）を行う予定である。ここではその実験の概要について紹介することにする。
2. 軌道上における大型アンテナ組立について
大型アンテナを宇宙で実現する方法として、展開型、膨張型等が考えられているが、宇宙ロボティクスを応用した組立型アンテナ（図２）も、展開型、膨張型には無い特徴を持つ、一つの有効な方法であると考えられる。組立型アンテナは地上で加工した硬い部材で出来た分割鏡面を用いるため、展開型、膨張型に比べて鏡面精度が高く、高い周波数での利用において特に有効である。また組立作業を繰り返す事により、非常に大きなアンテナの構築や、段階的なアンテナ構築といった利用形態も考えられる。
図２：起動上での大型アンテナ組立
（想像図）
3. 実験装置の開発
CRLではこの実験に対して、ETS-VIIに搭載される「アンテナ結合機構基礎実験装置（AAM)」と、地上においてNASDAの宇宙ロボット制御系に接続し、地上からの遠隔操作を実現する「テレオペレーションシステム」の２つの実験装置を開発した。
3.1 アンテナ結合機構（AAM）

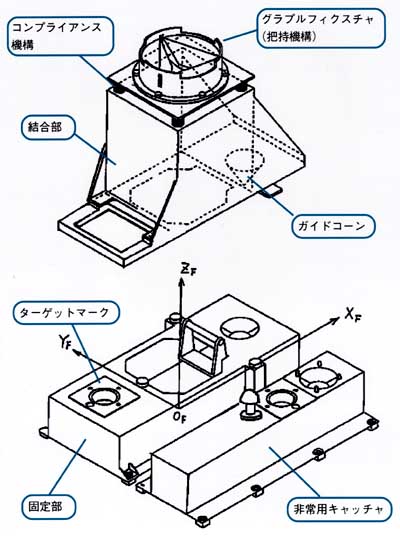

AAMは組立型アンテナの結合機構をモデル化したものであり、図３に示すような形状をした機構で、「結合部」は組立型アンテナのラッチ機構によって「固定部」と結合している。実験は「結合部」に取り付けられたグラプルフィクスチャと呼ばれる把持機構をロボットアームが把持し、ラッチを解除後、「結合部」を「固定部」から分離・移動・再結合することでアンテナの組立作業を模擬することにより行う。ここでの「結合部」と「固定部」組み付け作業を支援し、正確で確実な組立を実現するための機構として、（１）ターゲットマークによる視覚的誘導と（２）ガイドコーンによる機械的誘導が用意されている。ロボットアーム手先部に取り付けられた「手先カメラ」からターゲットマークを撮像すると、「結合部」と「固定部」の相対的な変位によって、異なった画像が得られる。この画像を解析することにより、ロボットアーム手先部と「固定部」の間の理想的な結合位置からのズレを自動的に計測し、正確な組み付け作業を実現することができる。更に、画像解析で吸収しきれない微小な変位や、振動等時間変動する変位は、「結合部」に取り付けられたガイドコーンとグラプルフィクスチャに取り付けられたバネ（コンプライアンス機構）が「結合部」を機構的に誘導し、正確で確実な組み付け作業を実現することが可能となっている。
図３：アンテナ結合機構（AAM)
3.2 遠隔操作システム
ETS-VIIは無人の宇宙機であるため、搭載されているロボットの操作は全て地上からの遠隔操作により行う必要がある。また、ETS-VIIは軌道高度約550kmを周回しており、データ中継衛星との衛星間通信回線を介して地上の遠隔操作システムと結ばれているが、１周回中に地上局と通信できる時間は約４０分程度であり、機器の立ち上げや設定等の時間を考慮すると、１回の実験で利用できる時間は約２０分と非常に短い。また、通信等による数秒程度の時間遅延が存在し、操作応答性が悪い。そのため、ロボットの操作は正確に・確実に・迅速に・時間遅れに伴う操作応答性の悪化をカバーしつつ・不測の事態に柔軟に対応できるように行わなければならない。これらを同時に満たすこと、特に非常に厳しい時間制約のもとで正確な操作を実現することは、遠隔制御技術として大きな課題である。 CRLでは、これらの問題点に対応しETS-VIIのロボットアームを操作する遠隔操作システムの開発を行った。CRLの遠隔操作システムは以下のような特徴を備えている。(1) ３次元形状シミュレータによるロボットコマンドの視覚的な検証
軌道上のロボットに対してコマンドを送信し動作させる場合、事前に十分に動作の安全性を確認する必要がある。本システムでは３次元形状シミュレータを備えており、動作プログラムの安全性を視覚的に確認し、また実験プログラム全体が実験者の意図した動作が実現できているかを事前に確認することができる。(2) 聴覚インターフェースを利用した操作ガイド機能
宇宙ロボットを操作する場合、操作者はロボットの状態を示すテレメトリーを常に監視し、迅速に的確な判断を行うことが求められ、操作者の負担が非常に高くなる。本システムでは、このようなテレメトリーの状態の監視と実験の進行状況の監視をコンピュータにより行い、操作者に実験状況の一部を聴覚情報としても提示する機能を有している。視覚情報は非常に正確な情報伝達に有効であるのに対し、聴覚情報は特に意識を集中していなくても、可聴領域に入っていれば、情報伝達が可能であるという特徴を有している。そこで、本システムでは、適切な操作タイミングや特に注意が必要な情報について、視覚とともに聴覚インターフェースを介して提示することで操作性を上げる試みを行っている。(3) 運用関連文書・制御プログラム・操作補助音声データ等の一元管理及び自動生成
宇宙ロボットを運用するためには衛星や地球局など多くのシステムを利用するため、これらの制御を行うチームと適切に連携するために、多くの運用文書を用意する必要がある。これは不慮の事態に備えたオフノミナル対応も含めると膨大な量になる。また、先に述べた操作ガイド機能で実験状況に合わせて適切な指示を行うためには、実験シーケンスを実験者の意図を含めて、ガイド機能に理解させる必要がある。これらの情報は実験シーケンスと基本的に等価なため、実験のデザインをするときに実験シーケンスから自動的に生成することができれば、実験デザインを行ううえでの労力が軽減でき、情報の不整合等の事故を避けることができる。本システムは実験をデザインする簡易な言語から実験運用文書・制御プログラム・操作補助音声データ等を自動生成する機能を備えており、これらの情報を一元的に管理することができる。(4) マスターアームインターフェース
後述の予測バイラテラル制御実験で用いるマスターアームを接続し、力帰還制御に関する実験を行うことができる。
「アンテナ結合機構基礎実験」ではこれらの遠隔操作技術の実証も同時に行う。ここで実証される遠隔操作技術は、単にアンテナ組立だけでなく、宇宙ロボットの遠隔操作や地上での極限ロボット操作等に広く応用可能な技術である。
4. 実験の概要

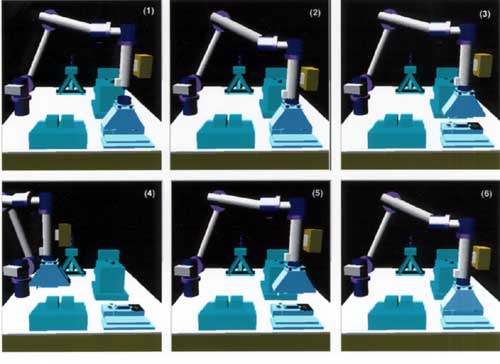

AAM実験は基本的に図４に示す様なシーケンスにより実施される。(1)先ずロボットの手先をAAM上方に移動し上述のターゲットマークを用いて把持位置を確認する。(2)グラプルフィクスチャーを把持する。(3)ラッチ機構を解除し「結合部」を「固定部」から分離する。(4)「結合部」を移動する。(5)「結合部」を「固定部」上方に移動させターゲットマークを用いて再結合位置を確認する。(6)「結合部」を「固定部」に再結合する。
軌道上実験では、この「基本実験シーケンス」を用いて、次にあげる５つの実験項目を順次実施してゆく予定である。
図４：基本実験シーケンス
(1)実験準備
ロボットアームのキャリブレーションや打ち上げ時の衝撃・振動等に耐えるために用いていた固定装置の解除（ロボットアームにより操作する）等を実施する。(2) 基本着脱実験
AAMの着脱シ−ケンスを、マニュアル操作を併用しながら行い、組立作業の操作性の評価、各種力学値の測定等を行う。(3) 全自動着脱実験
基本着脱実験の結果をもとに、基本着脱シ−ケンスを、画像処理による視覚誘導を利用し、マニュアル操作なしに実現する。(4) 結合可能範囲測定実験
結合時のロボットア−ムの先端位置を意図的に理想的な結合位置からずらして結合を行うことで、機械的なガイド機構の性能を評価する実験である。(5) 予測バイラテラル制御実験
予測バイラテラル制御とは、地上のコンピュ−タに軌道上のシステムのモデルを用意しておき、このモデルに基づいて計算された動作の予測によって作業をガイドする制御方法である。本実験では、予測バイラテラル制御をアンテナ組立作業に応用し、この制御方法の有効性を検証する。
5. 現在の運用状況と今後の予定
ETS-VIIは現在ロボットの機能確認を実施しており、ロボットの各関節や画像を取得するカメラ等の基本動作が正常であることが確認されつつある。今後さらに、ロボットの先端位置制御や力制御、対象物把持といったより高度で複雑な機能についての機能確認を順次行うことが予定されている。３月末にはCRLの初めての実験である「コマンドサクセスベリファイ実験」が予定されており、この実験において、遠隔操作システムの基本機能の確認や運用手順の確立、伝送時間遅れ・動作所要時間といった基本的なデータ取得等を行う予定である。また、アンテナ結合機構の分離再結合を伴う本格的な実験運用は、ロボットの機能確認の完了後、４月ごろから開始する予定になっている。
6. まとめ
ここでは「ETS-VIIにおけるアンテナ結合機構実験」について、その実験の概要と実験機器の開発状況について報告してきた。ETS-VIIは世界初の無人ロボット衛星であり、この貴重な実験機会を最大限に活用して、関係各方面と協力の上、有意義な実験となるよう努力して行きたい。
