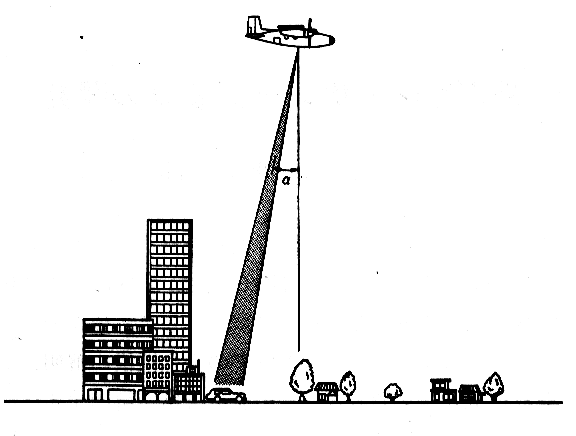

図１　出射ビームと飛行機との関係

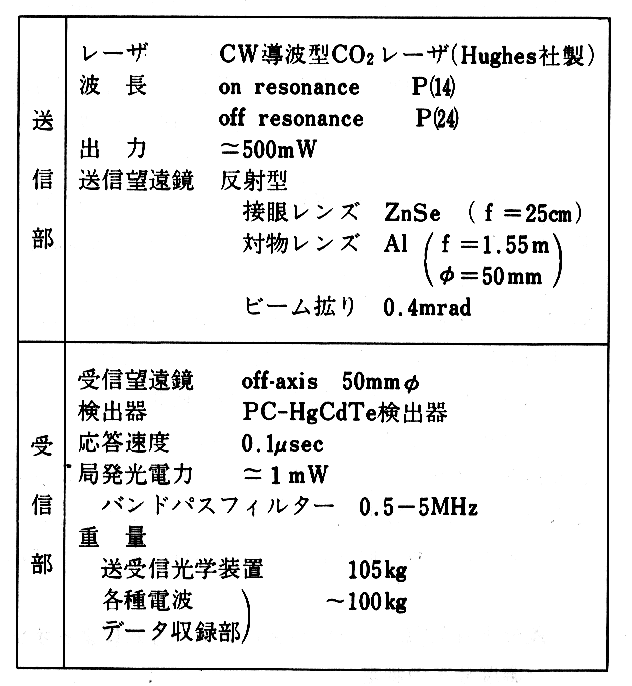

表１　搭載型CO2レーザオゾンモニター装置の諸元

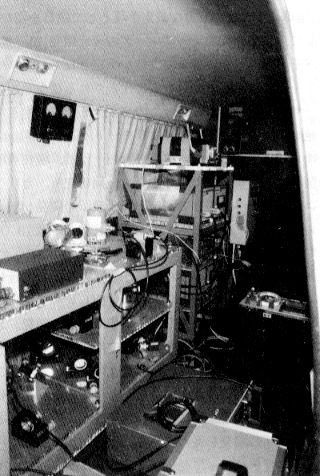

飛行機内の様子

　　飛行実験とデータ解析
　飛行実験データの解析を通じてオゾン濃度および・測 定誤差を算出する場合，　もっとも重要な基礎データが， 2波長（P（i4づレーザ線とP¢づレーザ線）に対する平均地 表面アルベド比（地表面での反射率）1五4とその誤差△P4 であることが明らかになった。この解析結果は，　その後 カリフォルニア工科大学でも確認され，現在の主要な研 究対象となっている。
　現在，光化学スモッグ発生時におけるオゾン濃度の分 布測定は，今のところ都内及び近県の大都市だけに限ら れている。しかも，その測定位置は，地表面からせいぜい 1Om以下である。当所で開発している航空機搭載型レー ザ・オゾンモニタ装置は，大都市のみならず，　その近郊 都市域.　田園地帯，海上等の広範な地域を測定対象地と している。それ故，いろいろな地表面に対する平均アル ベド比の情報を的確に把握しておかねばならない。以上 の理由から，飛行実験の主課題を各種地表面の平均アル ベド比の取得とした。そのため，飛行実験はオゾン濃度 がほぼ零に近い気象条件となる冬季に行った。
　アルベド比測定のための飛行実験は，双発のグランド・ コマンダを用いて主に調布飛行場をべ一スに，大宮市 と栃木県栃木市との間，調布飛行場と東京湾との間， また，仙台飛行場をべースに，仙台市と相馬市の間お よび海岸線等で延べ25時間以上にわたって行った。大 宮市，浦和市等の都市部上空では，コンクリート建造物 （ビルディング，道路）や工場等の大きな屋根が，人家 に混在しているため反射光強度の変化は，他のどの場所 よりも大きく，激しかった。しかし，2本のレーザ光線 に対して同じ様な急激な変化を示すため，△RA／^^RA＝ 20％でそれ程著しくないことがわかった。なお，平均ア ルベド比として，約1.6を得た。また，田園地帝では一 面に続く田園と，ところどころに点在する集落からの反 射光強度の変化は，あまり大きくなかった。図2は，古 河市近郊の田園地帯上空の写真で，下のグラフはそれに 対応した反射光強度変化を示す。なお，中央の高速道路 は東北縦貫道である。田園地帯でのアルベド比は，測定 の結果，約1.3，△RA／^^RA＝15％であることが判明し た。一方，海面の状態は，風速と密接な関係にあり，飛 行実験時の風速は約7m／秒であった。したがって，大 きな波のうねり上に無数の小さなさざ波が重畳している ため，海面からの反射光強度は，細かい変化を示した。 しかし，海面は一様な物質，すなわちNaCl含有の水だ けなので，アルベド比の変化は少なく，約0.99で，△RA ／^^RA＜10％を得た。以上，各種地表面の反射光強度と アルベド比についての実験結果を述べた。測定結果をま とめて表2に挙げておく。なお，表の右側は，開発中の 装置を用いて高度3000mから各種地表面のオゾンを測定 する際の最少測定可能オゾン濃度値である。

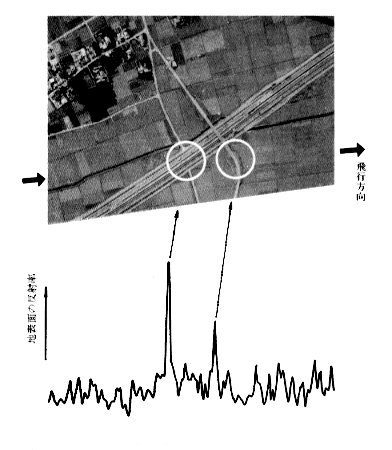

図２　高速道路付近での地表面反射率

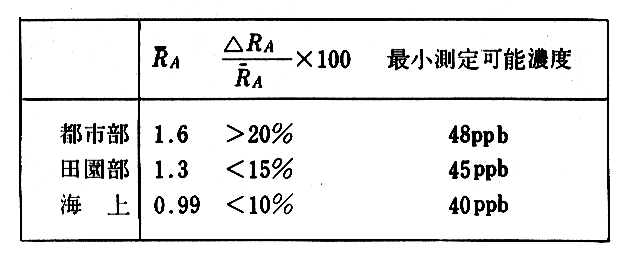

表２　測定結果と推定オゾン最少測定可能濃度

　　おわりに
　以上現在開発中の「広域オゾンモニタのための航空 機搭載型CO2レーザレーダ、装置」について紹介をした。 今回，設計・試作した装置は，飛行実験の結果，都市域 では48ppb以上，田園地帯では45ppb以上，海上では40ppb 以上のオゾン濃度をそれぞれ測定できる性能があること を確認した。一般に，光化学スモッグ発生時のオゾン濃 度は，150ppb以上に達するため，本装置で充分光化学ス モッグを測定できる。今後，装置の改良と未知のパラメ ータの解明を通じて，更に測定精度を高める努力を続け る予定である。前述した如くこの研究は，国内では当所 のみで，また外国でも数か所の研究機関で始まったばか りであるため，技術的にも未完成の部分が多く，また測 定精度を決定づける重要な因子である地表面のアルベド 比に対しても，当所を含めまだどこのグループも正確な 情報を把握していない現状である。今後，各研究グルー プの飛行実験の回数が増えるにつれ，これら未知のパラ メータの数も減り，より測定精度の高い装置が実現でき ると確信する。当所では本研究で確立した光波ヘテロダ イン検波枝術を活かし，今後ミー散乱を利用した3次元 オゾン濃度分布測定可能なレーザ・レーダ方式の開発を 進めると共に，装置の小型化，高信頼化を目指し，大気 物理化学の分野の研究者が切望している広域オゾンモニ タのためのリモートセンシング技術の確立を図っていき たい。
　なお，この研究は「国立機関など公害防止に関する試 験研究」の一つとして，環境庁の予算で実行されたもの である。

（物性応用研究室　主任研究官　浅井　和弘）

佐分利　義和

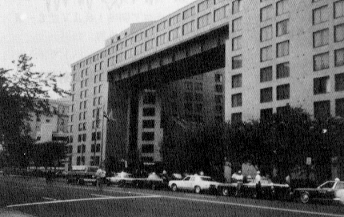

URSI総合会場(Hyatt Regency Hotel)

　　総会概要
　URSIには，現在AからJ（Iは除く）までの9つ の研究分科会がある。総会では，これら各分科会の活動 成果と計画を討議するBusiness Sessionと研究報告の Science Sessionがあり，さらに複数の分科会が共通の テーマで開催する合同のScience SessionおよびOpen Symposium があって，数セッションが並行して開催され るのが普通である。本総会では4件の公開シンポジウム （リモート・センシング，ミリ波および準ミリ波，電波 伝搬における数学的モデル，および電磁波の生体効果） 及び一般セッション（約400件）の発表があった。
　各国主席代表および連合の役員で構成する理事会 （Counci1）で決定した主な事項は次のとおりである。
　(1).　第21回総会（1984年）はフローレンス（イタリア） で，　8月下句から9月上句に開催する。
　(2).　G分科会（Ionospheric Radio and Propagation）と H分科会（Waves in Plasma）は共通課題も多く，その 合併は以前から問題となっていたが，今回もH分科会の 反対で実現せず，合併の方向で次の総会までに検討する。
　(3).　Remotc Sensingの新分科会設立案は異論も多く， 分科会間連絡グループの設立となった。
　(4).　分科会の研究課題の改訂がDおよびF分科会につ いて行われ，前者はElectronic and Optical Devices and Applications，後者はRemote Sensing and Wave Propagation（Neutral Atomosphere，Ocean，Land and Ice）となった。
　(5).　役員の改選が行なわれたが，日本から古賀逸策先 生が名誉会長に，また岡村総吾先生が副会長に選ばれた。
　　A分科会（電磁波計測）について
　本分科会単独のセッションとしては，次の5つがあっ た。
　A1.Precise Time Transfer　（3件）
　A2.High Stability T ＆ F Standards　（4件）
　A3.Circuit Measurements（4件）
　A4.Application of Optical Fiber to Measurement　（5件）
　A5.Cryogenic Measurement　（5件）
時間，周波数の分野では，航法衛星（GPS）による時刻 比較実験が進み，10〜50ナノ秒の精度をもつ国際比較法 として実用段階に入ってきたこと，　レ一ザ冷却と光ポン ピングを併用したイオンストレージ方式が高精度標準器 として有望であることなどが主要なテーマであり，一方， 超伝導素子の進歩や新しいセンサとしての光ファイバの 利用にも興味深い発表があった。
　Business Sessionは3回開催され，活動報告と計画， 勧告案の審議，各国代表による次期副委員長の選挙など がなされた。岡村委員長は任期終了となり，次期は西独 のKose委員長とポーランドのHahn副委員長である。 採択された研究推進あるいは支援に関する勧告と決議は 次の通りである。
　Rec.A-1：URSI Register of National Standards Laboratories
　Rec.A-2：Primary Cesium Clock
　Rec.A-3：International Atomic Time
　Rec.A-4：Support of the BIH
　Rec.A-5：Use of International System of Units
　Re6.A-6：Interactions of Electromagnetic Waves with Biological System
　Resolution：W.G.on Time Domain Waveform Measurements
　　VLBI
　総会期間中に，NASA本部およびゴダード宇宙飛行 センター（GSFC）を訪問し，58年度実施予定の日米 VLBI実験に関する打ち合せを行った。本部では，データ 公開に関する意見交換，米国はじめ各国の状況など、 GSFCでは当所からのソフト・ウエアに関する質問，今 後の協力体制などが主な内容であった。特に興味深い米 側の新提案として“VLBIによる時刻国際比較計画” があり，米国海軍天文台を含む世界10局程度の間で，年 数回，10ナノ秒以上の精度で測定を行うというもので， 日本も参加希望のあることを伝えておいた。日米実験は， VLBI局としての日本の地理的条件の重要性もあり， 米国側も大きな期待をしている。（余談になるが，NASA ではVLBIをVery Large Batch of Investigators　と も呼んでいるとの事であった。）
　　その他
　時間，周波数標準分野に関して，海軍天文台，海軍研 究所でのGPS受信，　またGSFC，John Hopkins大学の 応用物理研究所（APL）およびBendix社でのNASAの 水素メーザ開発の現状を見学し，一方，CCIRでの問題 等も議論できた。
　　おわりに
　総会の前半は東京と変らぬむし暑さのなかでの会議と なったが，開会式の演説の一つでは当所故青野雄一郎氏 の業績も述べられ，　また私の直接関係した標準と計測の 分野でも当所の成果が参照されていた。過去から現在ま でのこのような国際的評価を今後ともより高めるよう， 研究内容，国際協力など多くの面での努力の必要性をあ らためて感した。紙面の都合もあり，ごく概要の報告と なったが，終りに今回の出席にあたり，種々御世話にな った関係の方々に深く感謝いたします。

（総合研究官）

石嶺　　剛

（電波部　電波伝搬研究室長）

下世古　幸雄

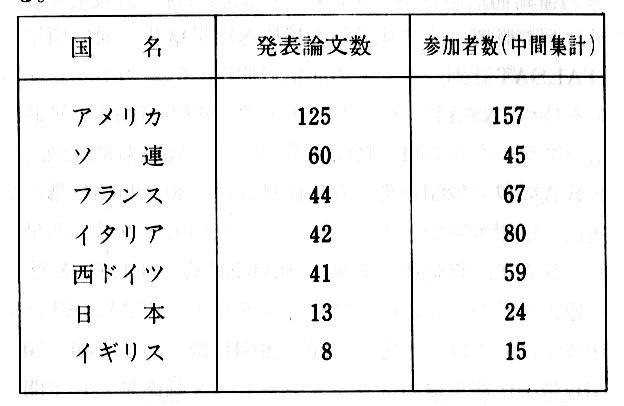

表　主要国の発表論文数と参加者数

　今回の大会では，将来の宇宙への輸送手段となるスペ ースシャトルや大型衛星打上げ能力（2,000�s以上）を持 つアリアンロケットに関連した論文，それらを利用した 大型多目的衛星，宇宙プラットフォームなどの具体的な 構想や計画に関する数多くの論文が発表された。筆者の 研究分野に関連の深い通信衛星に関するシンポジウムで は，通信衛星技術，国内及び地域通信衛星システム，分 配／放送衛星システム，移動通信衛星システムの4つの セッションで38件の論文発表が行われたが，以下に主要 な発表内容を紹介する。
　衛星運用実績に関しては，日本からのBSのほかに， INTELSAT �X（1号機と2号機）及びインドの実験 用静止通信技術衛星APPLE（Ariane Passenger ayload Experiment） の概要と打上げから軌道上の初期チェック までの運用結果の報告である。特に，APPLEはCバン ドのトランスポンダを搭載した3軸安定型の衛星で， ESAが募集した打上げ費無料のアリアンの第3番目の開 発ロケット（L03）の“Fly Passenger Payload”　とし て，1981年6月19日にMETEOSAT（ヨーロッパの気象衛 星）とCAT（アリアンの技術カプセル）とともに打上 げられた。その後，APPLEの2つの太陽電池パネルの うちの1つのパネル展開に失敗したが，6月24日に3軸 捕捉に成功し，現在，姿勢保持に大変な運用努力を払い， 電力の不足分に対しては時分割運用等により，当初計画 された実験ミッションを実施している。
　近い将来の衛星計画としては，日本の実用放送衛星B S-2の衛星とシステム概要，フランスの準実用放送衛 星TDF-1のシステムに対する要求と基本技術特性， 12GHz帯放送衛星業務の周波数及び軌道割当てのための 第2地域無線主管庁会議（RARC'83）に向けてのアメリ カの連邦通信委員会（FCC）の活動状況と直接放送衛 星計画の概要，イタリアの直接放送衛星構想と通信衛星 ITALSAT計画，インドの通信／放送／気象のミッショ ンを持つINSAT，オーストラリアの最初の国内衛星通 信システムである14／12GHz帯の通信／放送衛星計画， ESAの17／12GHz帯の直接衛星放送，30／20GHz帯の 通信と伝搬実験などのミッションを持つ大型多目的衛星 L-SAT，移動通信衛星のMARECS，TELE-X等 が報告された。この中で特に，イタリアのITALSATは 1987年に打上げを予定し，30／20GHz帯の通信と40／50 GHz帯の伝搬実験のミッションをもつ3軸衛星として開 発しようとして検討しているもので，我国のECS-�U 計画とも類似した構想であり，また検討の過程で衛星の ミッション要求を考慮したスピン衛星と3軸衛星との tradle-off解析についての内容には非常に参考になるもの がある。
　将来スペースシャトルを利用して打上げる大型多目的 プラットフォーム構想としては2件の報告があった。い ずれも1990〜2000年代の実用を目標としており，スペー スシャトルにいくつかのモジュール部に分けられたプラ ットフォームを積み，低地球軌道（LEO）上で組立て， 静止軌道（GEO）まで持っていくものである。ヨーロ ッパの構想はヨーロッパ地域に対して国内及び多数国間 の電話や直接放送などのサービスをするもので，15年の 寿命，1,000〜2,000�sのペイロード重量，4,000〜6,000 �sのプラットフォーム重量，25〜50kWの太陽電池発生電 力を持つ衛星である。もう一つの構想はグローバル衛星 通信システムで，6つの静止プラットフォームで構成さ れ，大西洋，太平洋，インド洋に，衛星間通信衛星と対 で配置され，移動，海事，直接放送サービス等の2,000 年代のPoint-to-Pointの通信要求を満たすことを目的と している。
　以上，多数の論文のうち，特に通信・放送衛星に関連 のあるものを紹介したが，詳細については予稿集を見て 頂ければ幸いである。
　今回のIAF大会では，スペースシャトルの初飛行や アリアンロケット3号機（LO3）による衛星打上げの 直後でもあり，発表内容からも宇宙への大量輸送時代が 近いことが印象づけられた。さらに，衛星の開発・利用 の面でも，大型化，3軸化，プラットフォーム化，多目 的化の構想が強く打ち出され，また米，ソ，日，ヨーロ ッパ諸国などの宇宙開発主要国のほかに，インド，オー ストラリア，アラブ諸国が衛星を利用した具体的計画を 発表しており，世界的に衛星利用に対する期待が強いこ とを感じた。
　最後に，本大会に出席する機会を与えて下さった科学 技術庁，郵政省並びに電波研究所の関係各位に深く感謝 します。

（衛星通信部　第二衛星通信研究室長）
