計算量1/100以下で、超高速コヒーレント信号受信に成功

消費電力低減と高速化の両立に目処

  • 印刷
2010年3月25日

独立行政法人情報通信研究機構(以下「NICT」、理事長: 宮原 秀夫)は、必要最小限の受信信号から光位相を推定する技術を開発し、これにより12.5ギガボー(Gbaud)光信号の送受信実験に成功しました。現在、大容量伝送の切り札として注目を集めている光コヒーレント通信を低消費電力で実現するものです。光コヒーレント通信は、高速化にも適した技術で、今後さらなる性能向上とCO2削減の両立を目指します。

背景

光通信では、光の波動としての3つの要素である強度、タイミング(位相)、色(波長又は周波数)のいずれかを高速に変化させることで、“0”,“1”のデジタル信号(ビット)を伝えます。光コヒーレント通信は送信側と受信側で位相を正確に合わせ、3つの要素を駆使し、一度の変化で複数のビットを伝えることを可能とするものです。コヒーレント通信は、電波を使った無線通信ではすでに広く使われている方法ですが、光の振動の速さは、電波のそれと比べて 10,000倍以上であるために、位相の制御が困難でした。これに対して、最近、高速デジタル信号処理で位相のずれを計算で推定し、補正するという方法 (デジタルコヒーレント)が注目を集めています。しかし、この方法では位相の推定・補正の他にも様々な機能が実現できる反面、高い信号処理能力が必要となり、これまでは疑似的に計算機上で信号処理を行う研究報告がほとんどで、リアルタイム処理は困難でした。また、高い信号処理能力と低消費電力化の両立も大きな課題でした。

今回の成果

今回、通常のデジタルコヒーレント信号処理と比べて、大幅に少ない計算量で送信側と受信側の位相のずれを補正する手法を開発し、12.5Gbaud位相変調信号のリアルタイムコヒーレント信号受信に成功しました。本手法では、光信号の一部をサンプルするのみで位相を補正できるため、安価な汎用信号処理チップで所要計算量従来比1/100以下の大幅な消費電力低減を期待できます。また、これまで信号処理能力の限界で困難であった変調速度を向上でき、100Gbpsを超える超高速伝送を身近にする技術として期待できます。光ディスクに収められたハイビジョン動画を現在の家庭向け光ファイバ通信(100Mbps)で転送すると60分以上かかりますが、100Gbpsではわずか4秒以下で送ることができるようになります。

今後の展望

増大するデータ伝送需要を支える実用技術として社会に貢献することを目指し、さらなる高速化、低消費電力化、低コスト化を進めて参ります。なお、本実験結果を光ファイバ通信国際会議(OFC/NFOEC 2010、3月21-25日、米国サンディエゴ)において発表いたしました。

補足資料

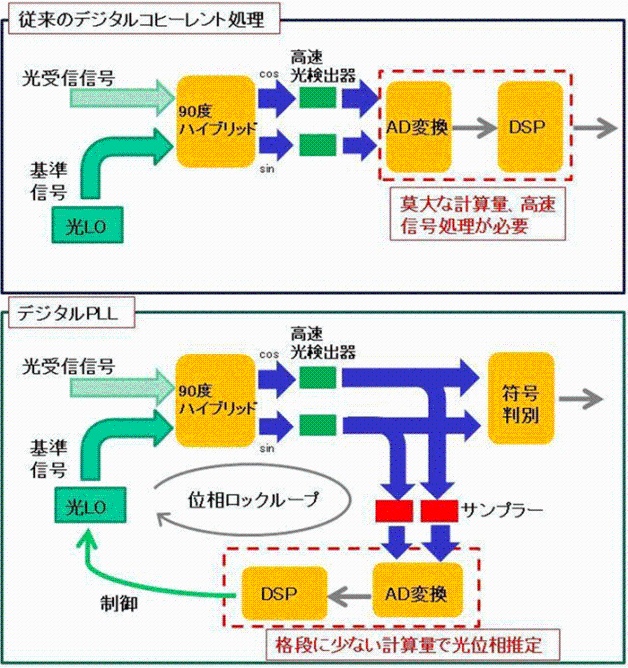

図1:デジタルコヒーレントと今回提案の手法(デジタルPLL)の比較
図1:デジタルコヒーレントと今回提案の手法(デジタルPLL)の比較

デジタルコヒーレントでは高速AD(アナログ=デジタル)変換、高速デジタル信号処理素子(DSP)により、送信側光源と受信用光源(光LO)の位相差推定、波形劣化の補正などを実現。今回提案した手法(デジタル位相ロックループ:PLL)では、サンプラーで必要な信号だけをAD変換し、安価な汎用DSP で光位相を推定し、位相差がゼロとなるように光LOを制御する。

用語解説

光位相

光は波動としての性質を持つ。その波動のタイミングを光位相と呼ぶ。コヒーレント通信では光位相に情報を載せるため、位相の制御が重要となる。

ボー(baud)

信号変化(変調)速度を表す指標。1ギガボー(Gbaud)は1秒あたり10億回の変化を意味する。一度の変化で1ビットを伝送するという最も単純な変調方式の場合、10Gbaudは10Gbpsに相当する。ビット(bit)は0/1でデジタル化された情報の最小単位。一度に複数ビット(例えば4ビット)を伝送する場合、10Gbaudは40Gbpsに相当する。高速変調(高いボーレート)を実現するためには各デバイス、信号処理部分の高速化が必須となる。

コヒーレント通信

光の様々な要素(強度、位相、周波数)を駆使して、受信感度(弱い光でも適切に信号を受け取る能力)、伝送速度(一度の変調で送ることのできるビットの数)などを向上する。送信側の光位相と、受信側の光位相を適切に合わせる必要がある。次世代の高速伝送技術として期待されている。

ビット毎秒(bps)

伝送速度を表す指標。1秒あたりで伝えることのできるビット数を意味する。従来の一度の変化で1ビットを伝送するという単純な変調方式の場合、bpsとbaudは同じ値になり、区別されずに混用されることもある。最近では高度な変調方式により、一度の変調で複数のビットを送る方式が多数報告されており、この場合bpsがbaudより大きな値となる。
