特徴

電波シャッターシートの外観
電波シャッターシートの外観
  • 空中線エレメントにコイルを装荷し電波的に透明にできる
  • バラクターで透過、遮断の制御が可能、しかも省電力
  • バラクターの印加で夏で透過率も連続的に可変可能
  • 電波の偏波フィルタを構成できる


用途

  • 屋外電波から遮断、透過できる壁・窓・天井・床材
  • 屋内電波から遮断、透過できる壁・窓・天井・床材
  • 特定偏波フィルター
  • 可変RCS式リフレクタ

図1

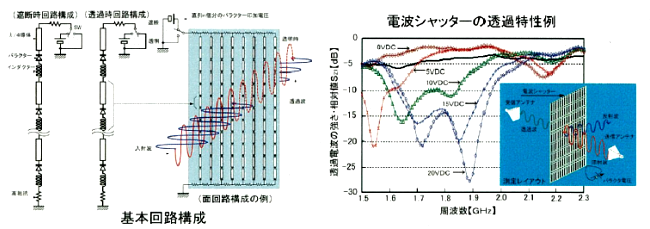

基本回路構成/電波シャッター

図2

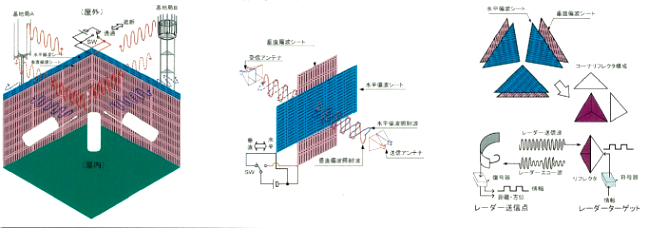

屋内外電波の遮断・透過できる壁の応用例 特定偏波フィルターの応用例 可変RCS式リフレクタへの応用例
水平・垂直偏波シートを直交重畳して壁材を構成する。各シートに電圧を印加することによって電波遮断を制御が可能である。屋外及び屋内の双方に機能する。

複数波の偏波照射源とこれに整合する複数偏波シートを対応させて、遮断/透過を制御することによって、所要の偏波を得ることが可能。下図では、水平・垂直の偏波を同時に照射させ、SWによって水平・垂直を選別できる様子を示している。  垂直・水平偏波シートを直交させて貼りり合わせてコーナーリフレクタ構成にする。レーダー波を反射させる際に符号化された電圧を印加させるとエコー波に振幅変調が生じる。
 図2
