ブロードサイド結合構造を用いた
超広帯域バンドパスフィルタ

FCC Indoor放射スペクトルマスク条件を満足する
UWB用超広帯域バンドパスフィルタを実現

  • 印刷
特徴

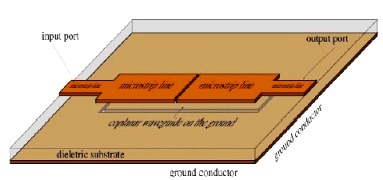

バンドパスフィルタの構造

・超広帯域通過特性
・超低挿入損失
・平坦、かつ低い群遅延特性
・優れた帯域外特性
・構造が斬新、かつ極めて単純

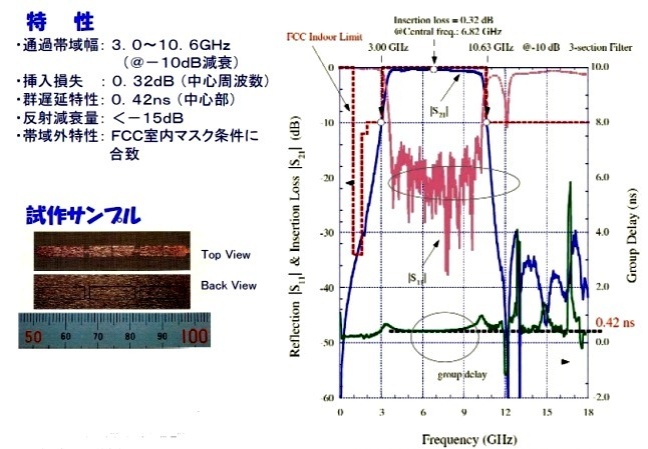

特性と試作サンプル
特性と試作

試作したUWB用バンドバスフィルタの特性

ブロードサイド結合とは・・・
差動信号配線の構成方法の1つで、多層プリント基板の上下2つの層を使って構成する。
他の構成方法としてエッジ結合があり、こちらは2本の信号配線を同じ配線層上に横に並べて配置する。
ブロードサイド結合は配線密度を高められる利点がある反面、誘電体層の厚さの誤差などの影響を受け、対称性を確保しづらい弱点も併せ持つ。



知的財産
特許第4565145号 超広帯域バンドパスフィルタ
特許第4565146号 マルチバンド超広帯域バンドパスフィルタ
