準ミリ波帯UWB放射電力の測定技術
概要
UWBの放射電力はほかの通信システムに影響を与えないよう厳しい「スペクトラム・エミッション・マスク」が定められています。
本装置は、この測定の「フロントエンド」部を構成するもので、自動的な校正や測定を可能にします。
スペクトラム・エミッション・マスク
（但し、スペクトラム・アナライザの設定は右記による）
| Frequency band | 22GHz～29GHz |
|---|---|
| EIPP in dBm | < -41.3dBm⁄MHz |
| Detection type | RMS detection |
|---|---|
| RBW VBW |
1MHz >1MHz |
| Sweep time | 1MHz |
特徴

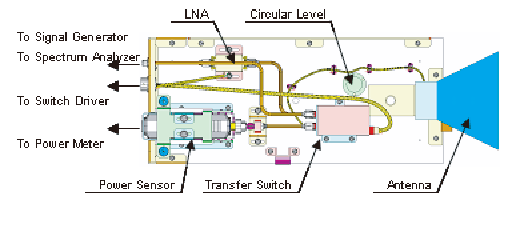

〇内部構造

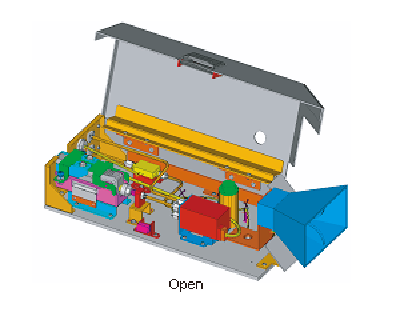

〇構造概観

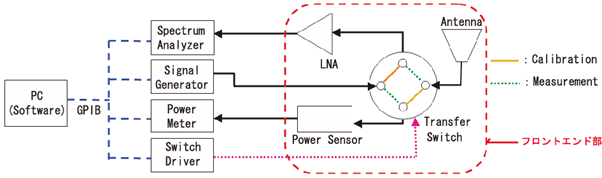

〇ブロック図
