ポイント

  • 既存光ファイバとほぼ同じサイズ、直径0.16mmの4コア・3モード光ファイバを開発
  • コアとモードを一括で多重/分離可能なカプラを導入
  • 毎秒1ペタビットを超える超大容量光ファイバの実用化に前進
NICTネットワークシステム研究所と株式会社フジクラ(フジクラ、取締役社長: 伊藤 雅彦)は、国立大学法人北海道大学(北大、総長: 名和 豊春)、オーストラリアMacquarie 大学MQ Photonics Research Centre (MQ)と共同で、直径0.16mmの4コア・3モードの光ファイバと、コアとモードを一括で多重/分離するカプラを開発し、368波長全て256QAMという非常に高密度な多値変調を行い、毎秒1.2ペタビットの伝送実験に成功しました。
これまでの毎秒ペタビットを超える大容量光伝送の研究では、12コア以上で直径が0.21mmを超えた光ファイバを用いていました。今回、世界で初めて曲げや引っ張りに強い直径0.2mm以下の光ファイバで毎秒1ペタビットを超える伝送に成功しました。また、既存光ファイバとほぼ同サイズのため、ケーブル化や既存ファイバとの接続が容易であり、早期実用化に向けて大きく前進しました。
なお、本論文は、第44回欧州光通信国際会議(ECOC2018)にて非常に高い評価を得て、最優秀ホットトピック論文(Post Deadline Paper)として採択されました。


背景

増大し続ける通信トラヒックに対応するため、従来の光ファイバの限界を超える新型光ファイバと、それを用いた大規模光伝送の研究が世界中で盛んに行われています。主な新型光ファイバは、光ファイバに複数の通り道(コア)を配置したマルチコアファイバと、一つのコアで複数の伝搬モードに対応したマルチモードファイバです。
これまで、マルチコアファイバでは、大容量かつ長距離の伝送実験の成功が報告されていますが、光ファイバが太くなるため、曲げや引っ張りの機械的ストレスに弱く、製造性や敷設作業による破断確率の増大、接続施工の難易度などが課題でした。

今回の成果

今回、北大が設計、フジクラが開発した4コア・3モード光ファイバと(図1)、MQが開発したカプラを用いた伝送システムをNICTが構築、世界で初めて直径0.16mmの光ファイバで毎秒1.2ペタビット光信号の伝送に成功しました。

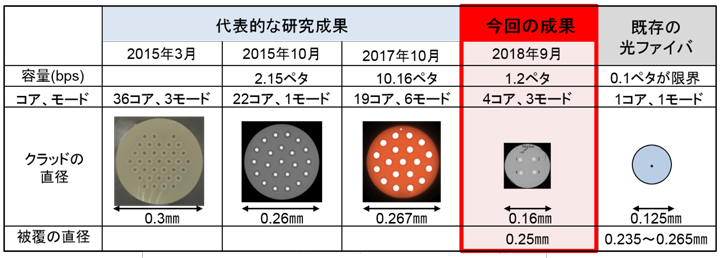

図1 4コア・3モード光ファイバと他の光ファイバとの比較
図1 4コア・3モード光ファイバと他の光ファイバとの比較
本伝送システムは、以下の要素技術から構成されます。
・直径0.16mmの4コア・3モード光ファイバ
・4コア・3モードを一括で多重/分離するカプラ
・368波長一括光コム光源
・1パルス8ビット相当の256QAM多値変調技術

本光ファイバは、既存光ファイバとほぼ同サイズのため、ケーブル化や敷設作業が容易になるなど従来の設備を流用することが可能で、早期実用化が期待できます。また、既存光ファイバに比べて10倍以上の高密度な情報伝送能力を持ち、さらに、空間チャネル数が4の倍数であることからデータセンターなどで使われている入出力方式に親和性が高く、データセンター内外の高密度光配線への適用も期待されます。

今後の展望

ビッグデータや5Gサービスなど、今後ますます増加していくトラヒックをスムーズに収容可能な次世代の光通信インフラ基盤技術の確立に向けて、実用化加速の要となる革新的技術の研究開発や、産学官連携による国際標準化への取組を強化していきます。
なお、本実験の結果は、イタリア ローマで開催された光ファイバ通信関係最大の国際会議の一つである第44回欧州光通信国際会議(ECOC2018、9月23日(日)~9月27日(木))で非常に高い評価を得て、最優秀ホットトピック論文(Post Deadline Paper)として採択され、現地時間9月27日(木)に発表しました。

採択論文

国際会議:第44回欧州光通信国際会議(ECOC2018)最優秀ホットトピック論文(Post Deadline Paper)
論文名:1.2 Pb/s Transmission Over a 160 μm Cladding, 4-Core, 3-Mode Fiber, Using 368 C+L band PDM-256-QAM Channels
著者名:Ruben S. Luís, Georg Rademacher, Benjamin J. Puttnam, Tobias A. Eriksson, Hideaki Furukawa, Andrew Ross-Adams, Simon Gross, Michael Withford, Nicolas Riesen, Yusuke Sasaki, Kunimasa Saitoh, Kazuhiko Aikawa, Yoshinari Awaji, and Naoya Wada

過去のNICTの報道発表

補足資料

1. 今回開発した伝送システム

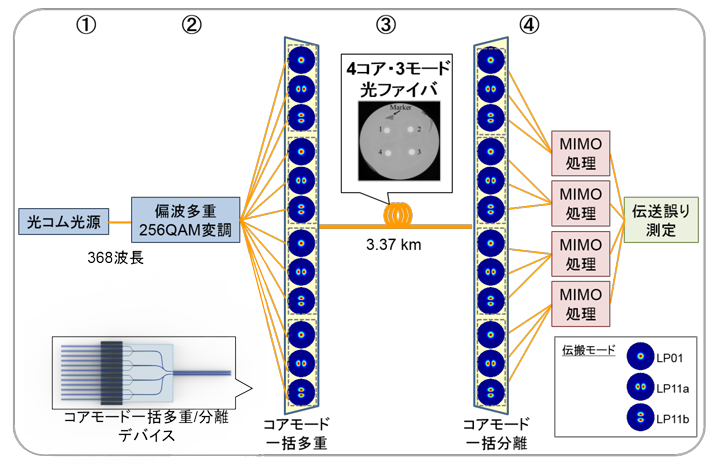

図2 伝送システムの概略図
図2 伝送システムの概略図
図2は、今回開発したモード分割多重伝送システムの概略図を表している。
① 368波の異なる波長を持つレーザ光を一括して生成する。
② 光コム光源の出力光に偏波多重256QAM変調を行い、12分割した後に遅延差を付けて擬似的に異なる信号系列とする。
③ 各信号系列は12の空間チャネルに対応した導波路に導入し、4つのコアに同時に異なる伝搬モード(LP01、LP11a、LP11b)を多重化して4コア・3モードファイバに入射する。
④ 3.37km長の4コア・3モード光ファイバを伝搬後、コアごとに各モード信号を光学的に分離し、6×6規模のMIMO信号処理を行って信号を分離し、伝送誤りを測定した。

2. 実験結果

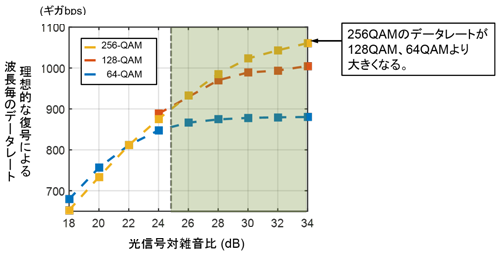

上記図2の実験系において、送信及び受信時に誤り訂正処理などの様々な符号化を適用することで、システムの伝送能力(データレート)を最大限効率化するための検証を行い、変調方式として64QAM、128QAM、256QAMを比較した結果、256QAM使用時に最大伝送容量が得られることがわかった(図3)。
図3 変調方式比較
図3 変調方式比較

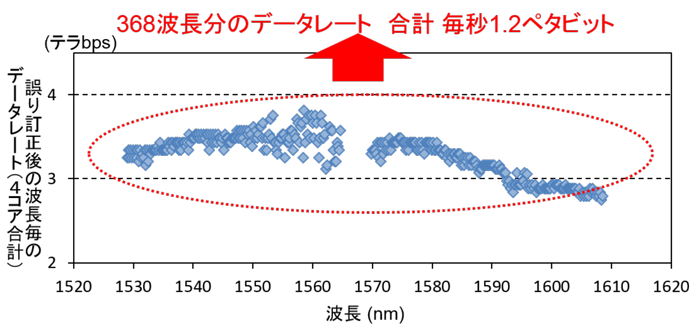

図4 実験結果
図4 実験結果
図4の実験結果のグラフでは、誤り訂正を適用した結果で、システムの波長依存性などが表れているが、368波長においてほぼ均等で安定したデータレートが得られ、合計で毎秒1.2ペタビットを実現した。

用語解説

モード伝搬
光ファイバのコアの中を光信号が伝搬する時は、コアとクラッドの境界で全反射を繰り返しながら、様々な振動状態で進行する。この振動状態の違いが、伝搬モードである。モードの異なる信号では、受信側に届くまでの時間差が生じるため、ファイバの最適化や受信機側での信号処理が必要である。
256QAM(Quadrature amplitude modulation)
256QAM イメージ
256QAM イメージ
QAMとは、光の位相と振幅を併用し複数のビットを表現する方式(多値変調)の一種である。256QAMは1シンボルが取り得る位相空間上の点が256個で、1シンボルで8ビットの情報(28=256通り)が伝送でき、同じ時間でOOK(On-Off keying)の8倍の情報が伝送できる。
ペタビット
1テラビットは1兆ビット、1ペタビットは1000兆ビット。2018年5月の総ダウンロードトラヒックは、毎秒約12.5テラビットである。
既存光ファイバ
広く利用されている標準外径光ファイバの断面イメージ
広く利用されている標準外径光ファイバの断面イメージ
国際規格で光ファイバのガラス(クラッド)の外径は0.125±0.0007mm、被覆層の外径が0.235~0.265mmと定められており、曲げや引っ張り等の機械的ストレスによって破断しにくいサイズである。現在の光通信で広く使用されている光ファイバは、外径0.125mmのシングルコア・シングルモードファイバで、毎秒100テラビットが容量の限界と考えられており、新型光ファイバの研究開発が盛んに行われている。
新型光ファイバ
現在、中・長距離通信用に普及している標準シングルコア・シングルモードファイバは、コア径を小さくし伝搬モードを制限して最低次のモードだけを残すことで、モード間の干渉による通信速度の低下を回避していた。しかし、コア径が小さいため、注入できる信号パワーに限界があり、毎秒100テラビットが容量の限界と考えられている。その問題を解決するために、外径を大きくした大容量マルチコアファイバや、マルチモード・マルチコアファイバの研究が進められてきた。
今回開発した4コア・3モードファイバは、コア数の増大に伴うクラッド外径の拡大を最小限に抑えつつ、コアあたりの空間チャネル数を増やして総伝送容量を向上する設計指針に基づいている。
